Installatie

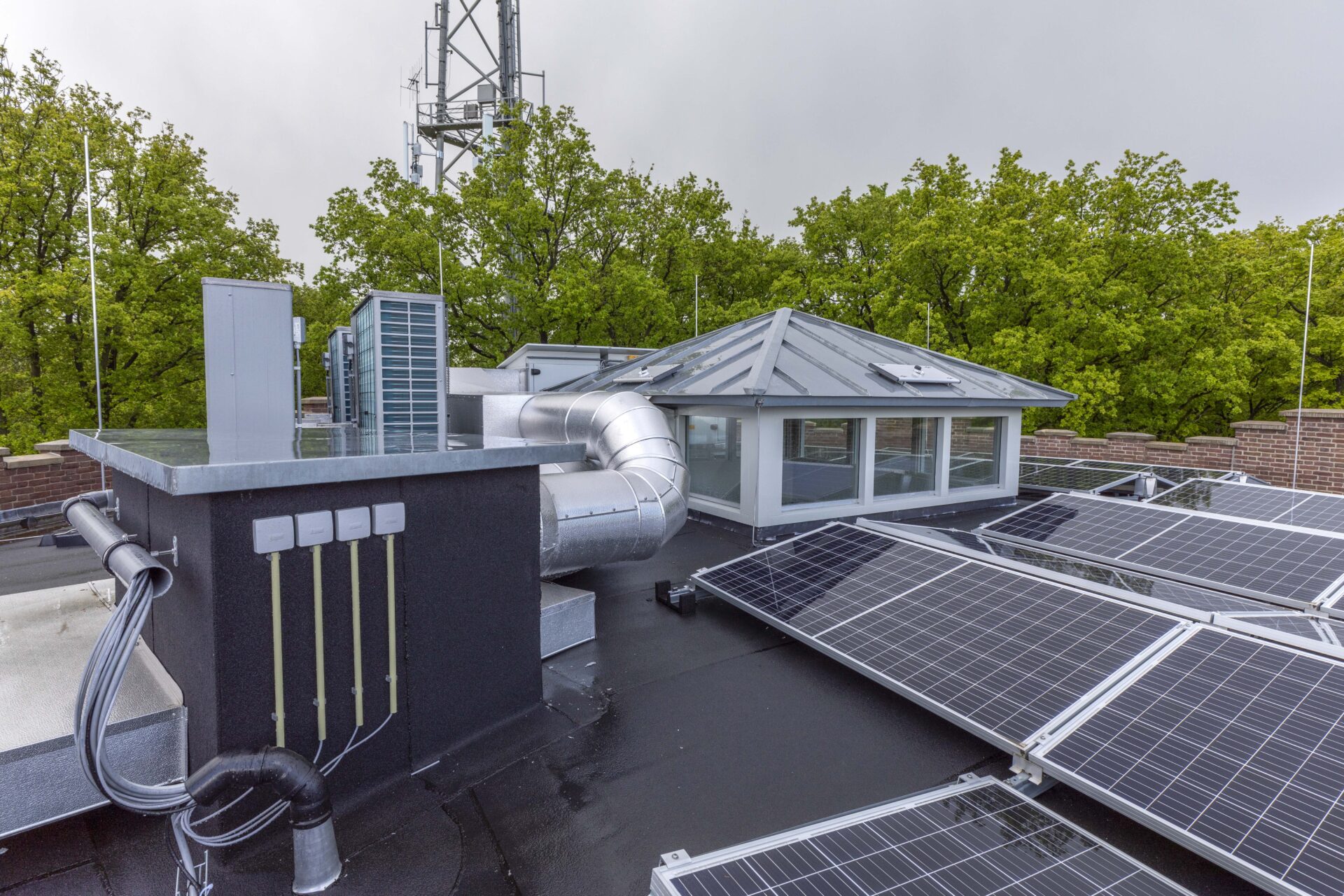

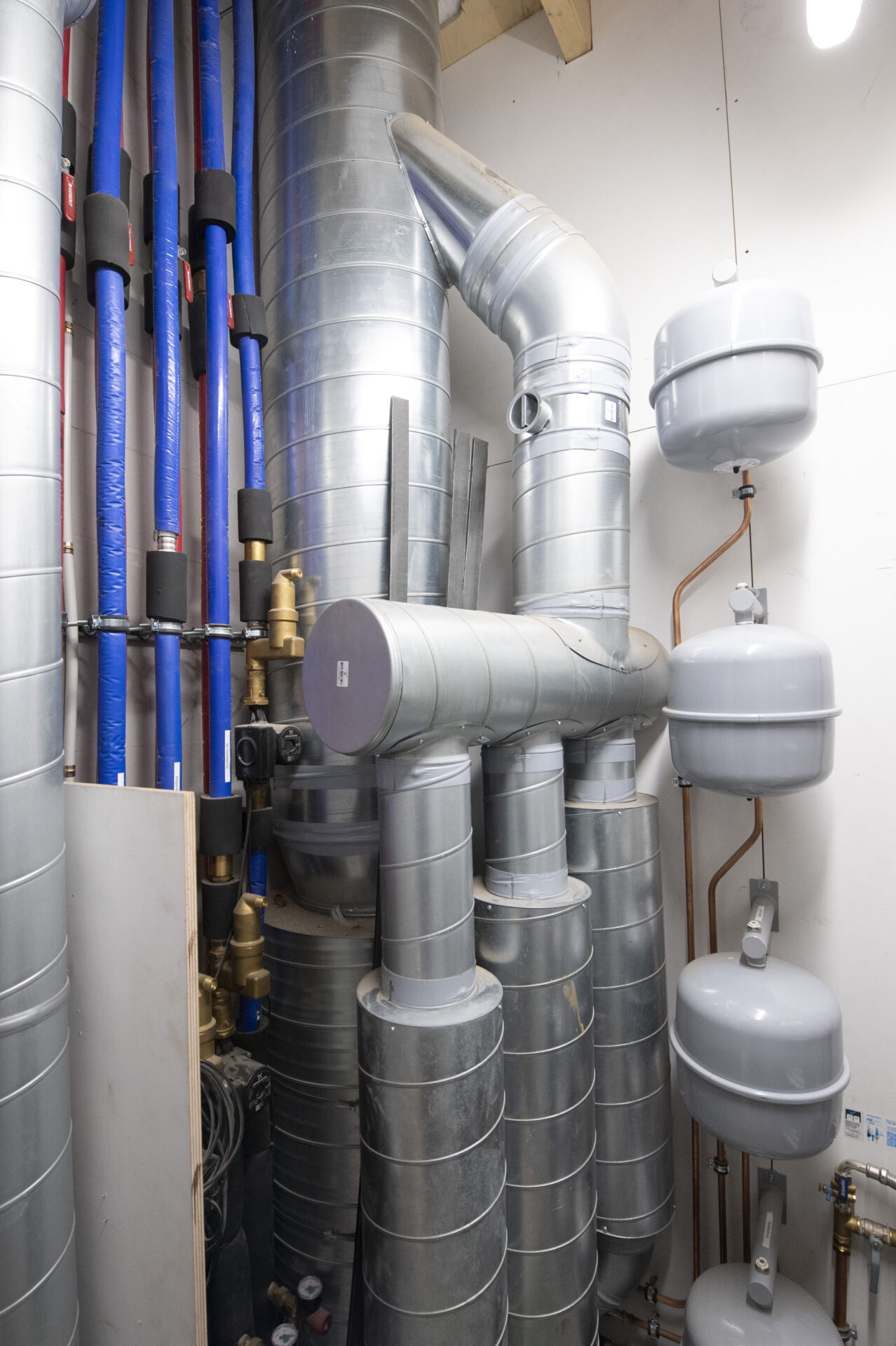

In de watertoren is voor elk van de vier verdiepingen een Nibe F2040-16 warmtepomp geïnstalleerd. „Dit zijn stille, modulerende monoblock lucht/water warmtepompen van elk 16 kW”, zegt Sander Peter, van ClimaBalance. „De ventilatie wordt verzorgd door een Komfovent Verso R3000 UV HE L C5.1, linker variant met een C5.1 bedieningspaneel.
De lucht van buiten wordt direct naar binnen gebracht. De begane grond, tweede en derde verdieping hebben ventilatieroosters. Op de eerste verdieping wordt lucht toegevoerd middels een wandrooster. Gebouwen worden zo goed mogelijk geïsoleerd. Dus moet er ook geventileerd worden. Dan doen we via balansventilatie met een wtw-unit. Koeling, verwarming en ventilatie in de vloer is vrij uniek. Gewoonlijk zijn er losstaande units voor koelen en verwarmen en een aparte voor ventilatie. De installatie bevat een wtw met warmtewiel. Een warmtewiel heeft een net iets lager rendement dan een kruisstroom-warmtewisselaar, maar geeft een hoger comfort omdat er vocht wordt teruggewonnen.”

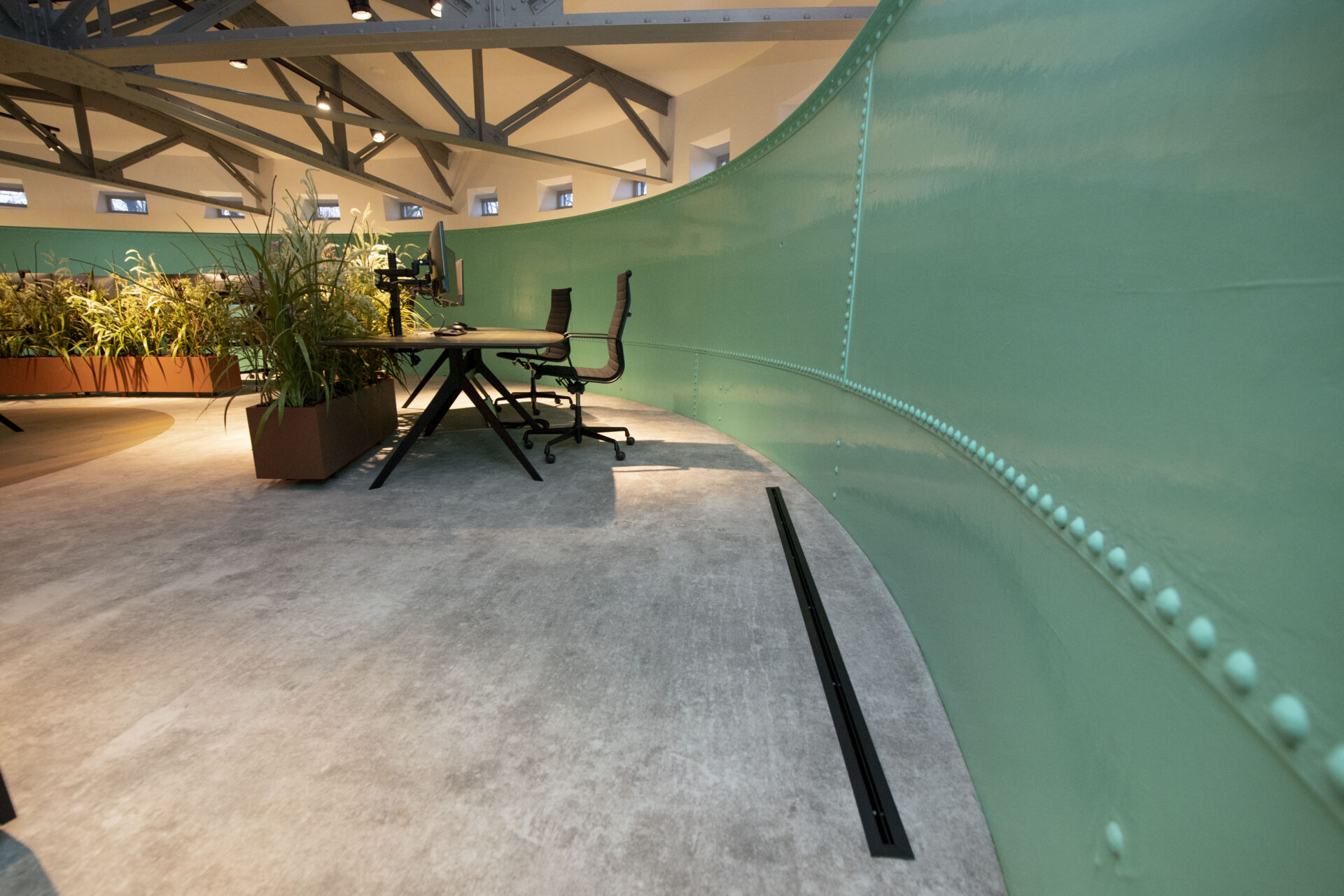

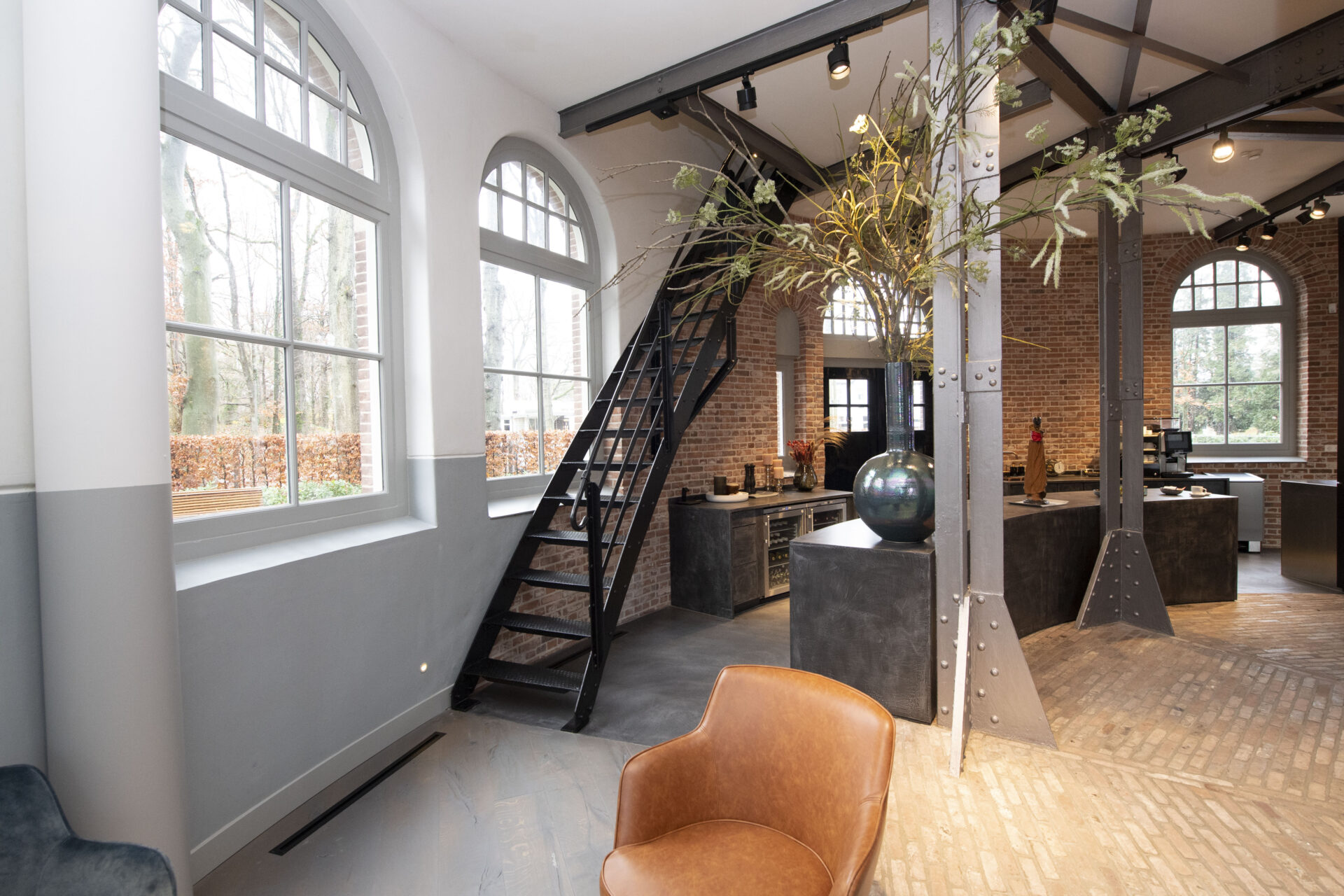

De toevoerkanalen van de ventilatie liggen in de vloer. De lucht wordt met lage snelheid ingeblazen. Het voordeel van dit systeem is dat er geen geluid van luchtverplaatsing is en dat er geen tocht meer is. „Bij de ramen zitten de uitblaasroosters. Die vangen de koudeval op”, geeft Peter aan. „Vloerverwarming is inderdaad lineaire stralingswarmte. Maar bij het ClimaBalance systeem maken we ook gebruik van de lineaire stralingswarmte die naar beneden gaat. Deze gaat normaliter verloren”. Via afzuigroosters wordt de lucht afgezogen. Bij toepassing van de conventionele ventilatieroosters ontstaat tocht bij de ramen. Dit zorgt voor een discomfort en energieverlies. In de zomer is de lucht namelijk te warm en in de winter juist te koud. Met dit systeem is dat probleem opgelost.”
Groot koelvermogen
„Met standaard vloerverwarming/-koeling is er sprake van topkoeling”, legt Peter uit. „Dan kun je de topjes er vanaf halen en 2 tot 3 ℃ koelen. Met dit systeem kun je tot 9 ℃ ten opzichte van de buitentemperatuur koelen. Hierdoor is er binnen altijd een comfortabele temperatuur. Misschien dat we een beetje duurder zijn dan de standaard vloerverwarming, maar we leveren wel meer comfort, een hogere energiebesparing en altijd verse ventilatielucht.”
„Met standaard vloerverwarming/-koeling is er sprake van topkoeling. Dan kun je de topjes er vanaf halen en 2 tot 3 ℃ koelen. Met dit systeem kun je tot 9 ℃ ten opzichte van de buitentemperatuur koelen.”
Soort eierdozen
„In de vloer liggen ventilatie-elementen die lijken op eierdozen”, legt Peter uit. „Daar stroomt de lucht onderdoor. Daardoor ontstaat een wrijvende luchtstroom, die de rest van de lineare stralingswarmte, die naar beneden gaat, meeneemt. Die neemt de rest van de lineaire stralingswarmte, die naar beneden gaat, mee. Daardoor kan de aanvoertemperatuur lager zijn, zo’n 28 tot 30 ℃. Hier zit dus een energiebesparing. Wij hebben vloerverwarming doorontwikkeld tot dit systeem. Het systeem komt oorspronkelijk uit Duitsland, wat ClimaBalance Nederland verder heeft ontwikkeld. We hebben het verkooprecht voor Nederland en België. Het systeem heeft een hoogte van 12,5 centimeter. Die ruimte hebben we vooral nodig om de lucht eronderdoor te kunnen blazen. Met het plaatsen van de roosters moesten we rekening houden met de steunpilaren van de watertoren. Ook de vorm van het gebouw speelde mee. Onze velden zijn vierkant en de watertoren is rond.
„In de vloer liggen holle bodemelementen die lijken op eierdozen. Daar stroomt de lucht onderdoor.”
Eigen ervaring

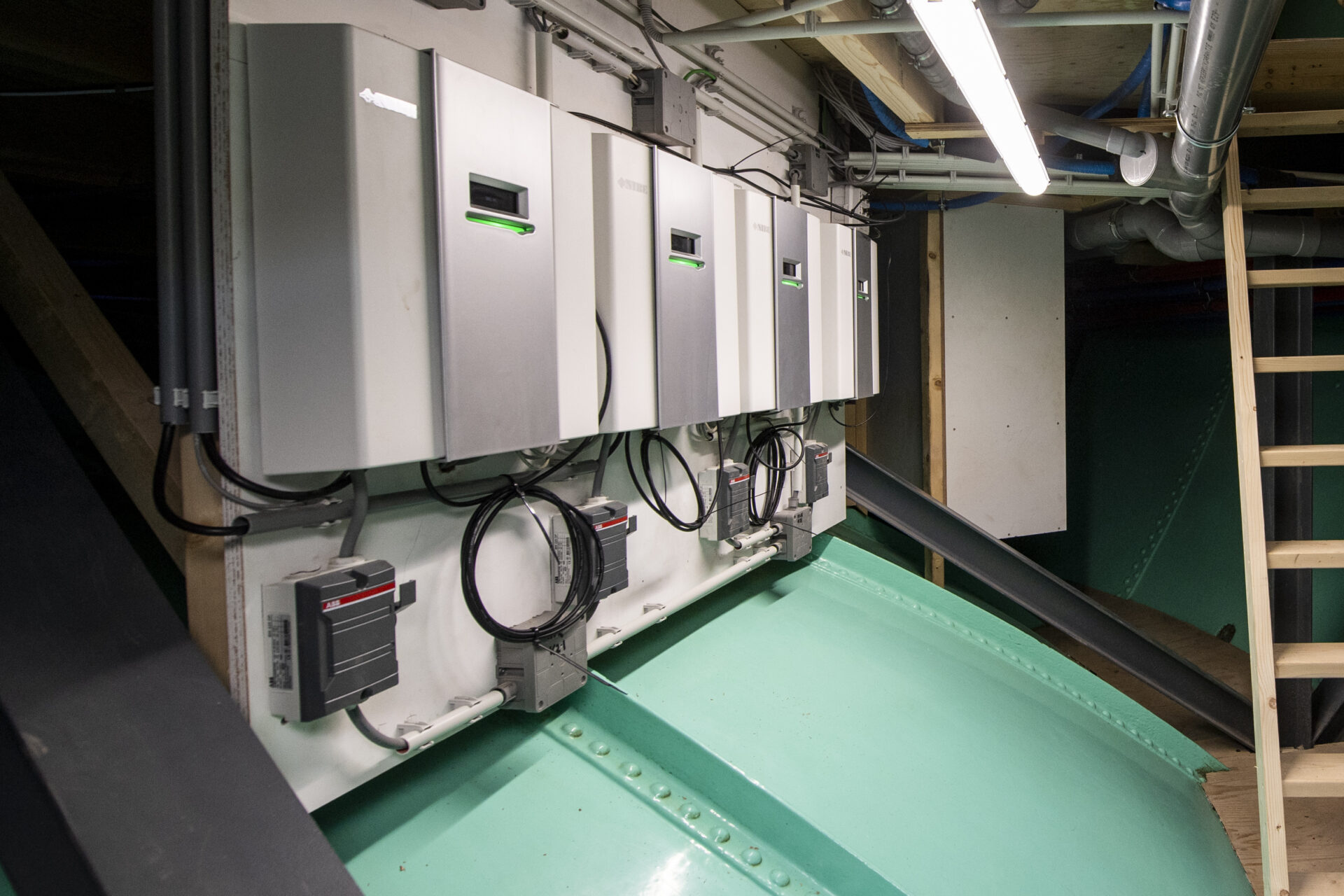

Waarom heeft Mars gekozen voor het systeem van ClimaBalance? „Nou dat is heel eenvoudig”, zegt Mars. „Dat is uit eigen ervaring, want dit systeem heb ik thuis ook. Het is een duurzaam systeem en een goede oplossing voor verwarmen, koelen en ventileren van de watertoren. Als het lukt zou het mooi zijn als we hier 0 op de meter krijgen. Dat vinden we een mooie uitdaging. Op het dak liggen zonnepanelen. Die dragen ook bij aan een duurzaam systeem.”
Rookproef bij de ramen
De condities in de watertoren kunnen eigenlijk niet slechter zijn: de muren zijn enkelsteens en in de ramen zit monumentenglas. Er is een duidelijke koudebrug aanwezig die met het ClimaBalance vloersysteem wordt opgevangen. Zoals in de onderstaande video is te zien, stroomt er een constante luchtstroom langs de ramen, die de koudeval van de ramen opvangt wat zorgt voor een optimaal binnenklimaat zonder tocht.
